[ M701-04400150A 현장수리 ] 공인 서비스센터, Unidrive M701-044 00150 A (5.5kW), 매뉴얼 다운로드, Manual Down
썬엘콘트롤
2022. 6. 8. 08:50

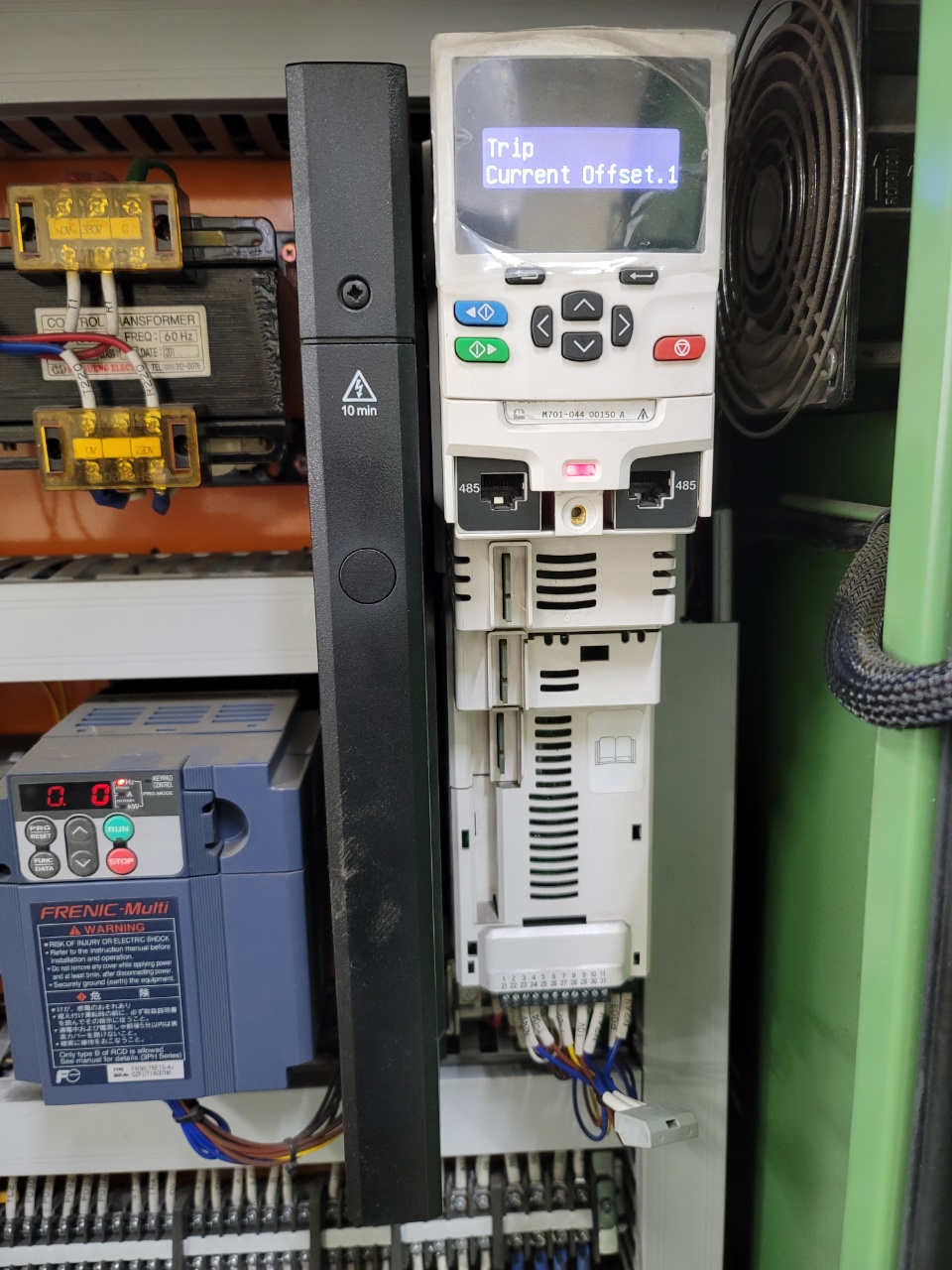

M701-04400150A (5.5kW 400V)를 사용하는 공장에서 ' Current Offset.1' 트립이 발생해서 현장방문 요청을 받았습니다.
방문 당시에도 트립이 발생한 상태였고 RESET버튼을 눌러도 해제가 되지 않았습니다.
전원을 차단한 후 완전방전될 때 까지 10분정도 기다린 후 전원을 재투입을 해도 마찬가지 였습니다.
옵션모듈은 사용하지 않고 있어서 Control Board의 가능성이 높았습니다.
고장난 Control Board에서 파라미터를 Back-up 받고 새로 준비한 Control Board로 교체작업을 했습니다.
Board교체 후 전원을 투입하니 정상 상태로 돌아왔습니다.
Back-up 받아 두었던 파라미터로 세팅을 하고 모터를 가동하면서 이상여부를 점검한 후 작업을 마무리했습니다.
