SP4403(45kW 400V) AC Drive의 수리에 대해 알아 보겠습니다.
SP4403 (45kW)은 Frame size4에 해당하며 SP4401 (30kW), SP4402 (35kW)와 같은 외형을 가지고 있습니다.
흰색 케이스가 아이보리색으로 바뀔 만큼의 오랫동안 사용한 것으로 보여집니다.

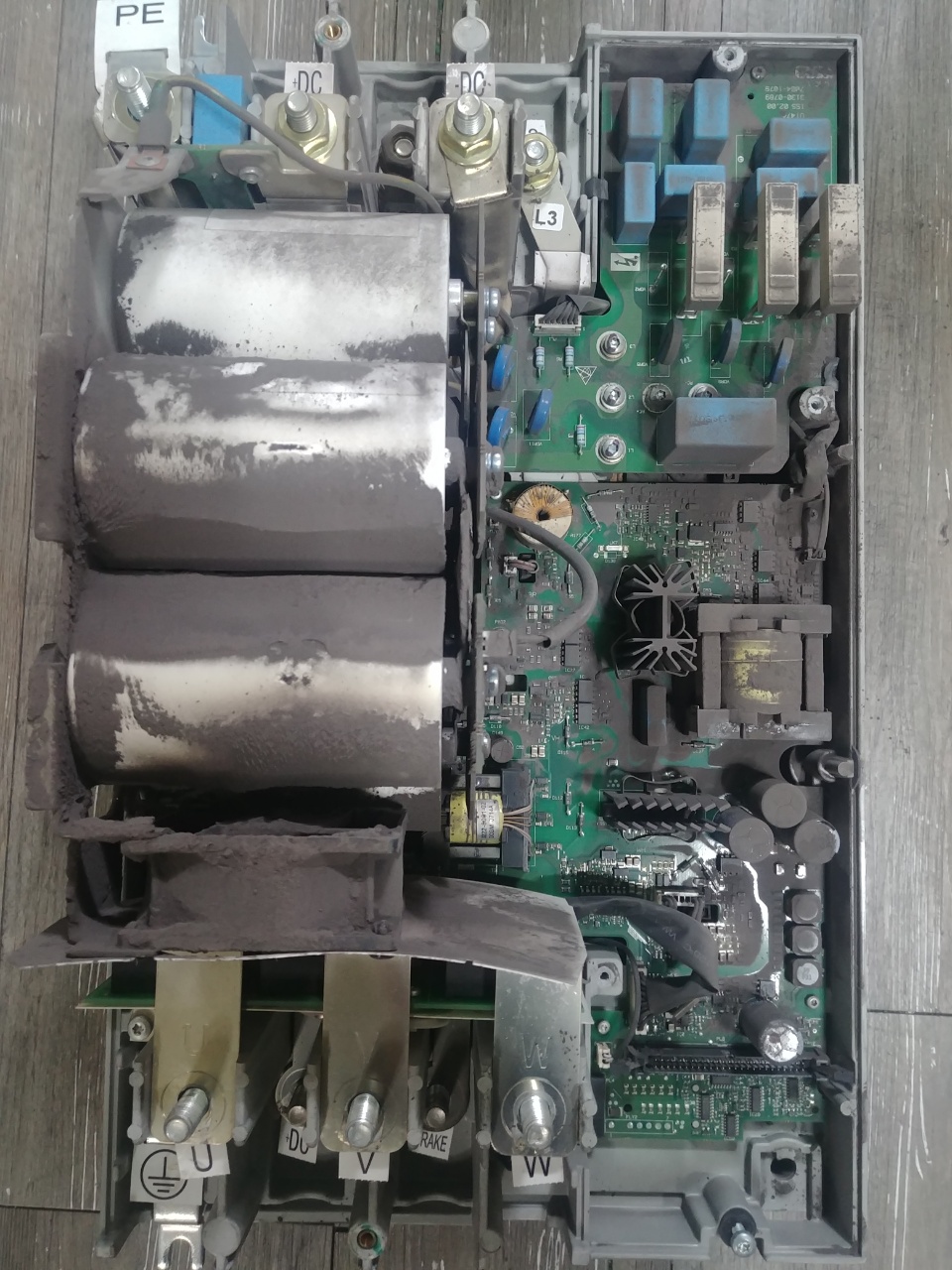

케이스를 열어 보니 금속성 분진이 두텁게 쌓여 있었습니다.
자성을 가진 드라이브를 갖대 대니 금속가루가 달라 붙는 것을 볼 수 있습니다.
이런 금속성 분진은 인버터에 치명적인 고장을 발생시킵니다.
SP4403에 380Vac 전원을 투입하면 항시 540Vdc 정도 콘덴서에 충전되게됩니다.
고압의 회로에 금속가루가
쌓이면 절연이 파괴되어 민감한 전자소자들의 파손으로 이어집니다.
인버터를 오랫동안 고장없이 사용하려면 분진방지대책을 세우는 것이 매우 중요합니다.
고장난 Power Board를 탈거하고 새 Power Board를 준비했습니다.
Control Techniques의 공인 서비스센터라서 정품 Board를 공급받아 수리하고 있습니다.
FAN의 베어링에도 분진이 들어가서 작동하지 못하는 상태였습니다.
탈거 후 폐기하고 새로운FAN으로 교체했습니다.
청소작업을 하고 새로운 Board를 장착했습니다.
Control Case도 파손된 부분이 있어 새로운 Case로 교체했습니다.
고장난 중요 부품의 교체를 마무리하고 모터를 가동시키면서 정상여부를 점검했습니다.
Control Board는 기존의 것을 그대로 사용했기 때문에 DATA를 설정할 필요는 없었습니다.
모터를 운전하면서 점검을 거쳐 수리작업을 마무리하게 되었습니다.
