[ SP2401 Power Module, Case 교체 ] 한국 공인수리센터, SP2401, SP2402, SP2403, SP2404, Unidrive SP Manual Download
SP2401 Power Module 고장으로 수리차 입고되었습니다
오래된 Control Case도 먼저 교체했습니다
왼쪽은 탈거한 고장난 SP2401 Power Module이고, 오른쪽은 새 Power Module입니다
고장난 Module의 파워커넥 주변에는 검게 그을인 모습을 볼 수 있습니다
Power Module 뒷면입니다
왼쪽의 고장난 Module을 자세히 보면 습기 자국을 볼 수 있습니다
고전압 회로로 구성된 Inverter의 Power Module이 습기와 금속분진에 취약하기 때문에 사용환경이 대단히 중요합니다
참고로 380Vac를 입력 전원으로 사용할 경우 537Vdc가 항시 콘덴서에 충전되게됩니다
그러니 습기와 분진에 대한 보호가 매우 중요홥니다
또 주의를 해야 할 것은 전원을 차단 후 10분일 흘러 콘데서가 완전히 방전된 이후에 DC bus단자에 접금할 수 있다는 것입니다
안전을 위해 꼭 지켜야할 수칙입니다
새파워모듈로 교체했습니다
그후 모터를 가동시키면서 Inverter의 data와 계측기로 점검 포인트를 확인 후 정상여부를 판단합니다
이상으로 SP2401 컨트롤 케이스 교체, 파워모듈 교체에 대해 알아 봤습니다
SP2401과 같은 Frame size2는 SP2401 (5.5kW), SP2402 (7.5kW), SP2403 (11kW), SP2404 (15kW) 4가지 용량이 있습니다

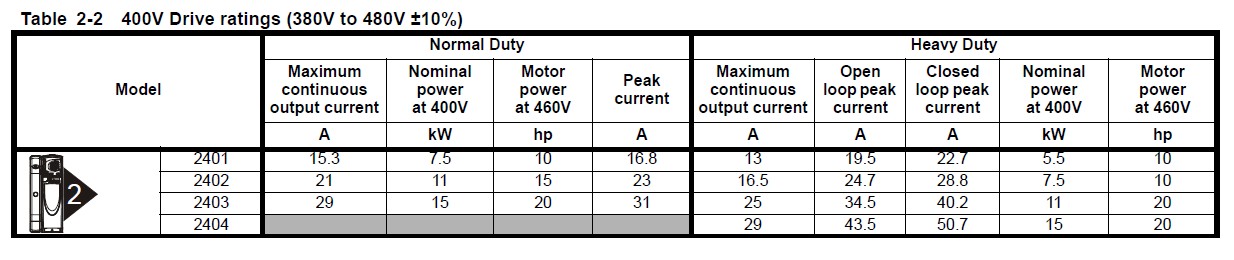

아래의 표에서 전류용량도 확인할 수 있습니다
* Unidrive SP Manual Download
