[ C300-02400041A (1.5kW) ] 구, M300-02400041A (1.5kW) INVERTER 소개, C300-02400032A (1.1kW), C300-02400023A (0.75kW)
Control Techniques의 Commander C300 인버터입니다
구, M300-02400041A (1.5kW 400V)에서 'M'이 'C'로 바뀐 C300-02400041A (1.5kW 400V)입니다
Commander 시리즈는 C200과 C300 두가지로 나눠집니다
C200은 범용 인버터이고, C300은 C200의 기능에 STO(Safe Torque Off)기능이 추가된 인버터입니다
외형은 C200, C300 모두 같습니다
C300-02400041A는 프레임 Size2에 해당하는데 여기에 해당하는 용량은
400V에서 C300-02400013A (0.37kW), C300-02400018A (0.55kW), C300-02400023A (0.75kW), C300-02400032A (1.1kW), C300-02400041A (1.5kW) 다섯가지가 있습니다
200V에서 C300-02200024A (0.37kW), C300-02200033A (0.55kW), C300-02200042A (0.75kW), C300-02200056A (1.1kW), C300-02200075A (1.5kW) 다섯가지가 있습니다
단자대 커버 앞에는 많이 사용하는 파라미터 10개를 표기해 두었고, 뒷면에는 단자대의 설명을 표기해 두었습니다
좌측 사진은 신호단자대입니다
아날로그 입력2점, 아날로그 출력1점, 디지털 출력1점, 디지털 입력4점, 릴레이 출력1점으로 구성되어 있습니다
우측 사진은 파워단자대입니다
윗열은 L1, L2, L3 전원 입력단자이고, 아랫열은 U, V, W 모터 출력단자와 -, +, BR로 구성된 DC단자와 제동단자가 배열되어 있습니다

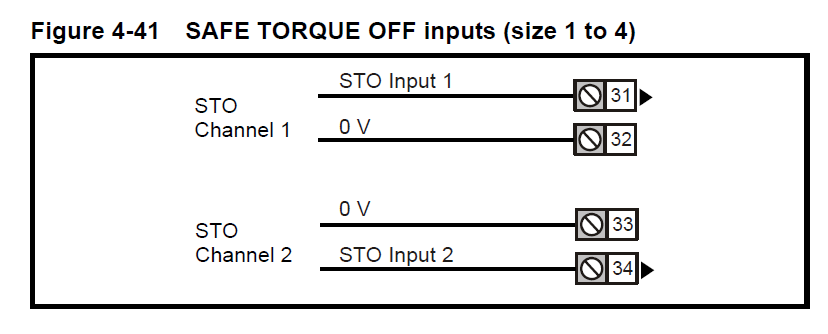

STO단자는 따로 위치하고 있는데 31, 32, 33, 34번 단자입니다
당연히 C200에는 STO단자대가 존재하지 않습니다
STO의 32, 33번은 0V이고 31, 34번에는 +24V신호를 투입하면 됩니다
신호가 없을 때는 STO Trip이 발생합니다
Commander C200, C300은 아래와 같은 필드버스를 제공합니다
AI-485 Adaptor
SI-EtherCAT
SI-PROFIBUS
SI-Ethernet
SI-DeviceNet
SI-CANopen
SI-PROFINET
이상으로 Commander C300-02400041A INVERTER에 대해 알아 봤습니다
